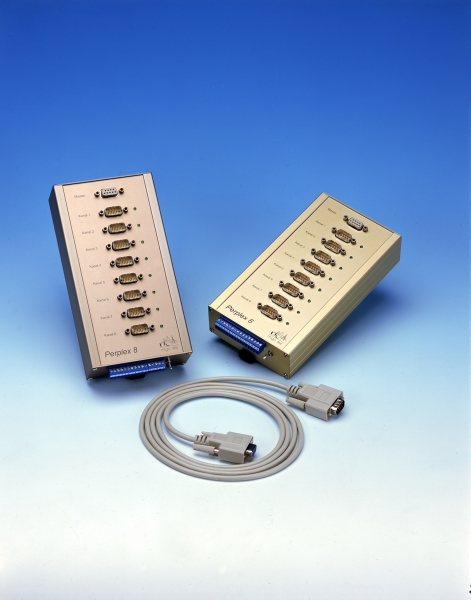

Multiplexer Perplex 8

Wollen Sie Anlagen mit mehreren seriellen Schnittstellen betreiben oder wollen Sie teure SPS-Schnittstellen vermeiden ? Dann sind die Perplex-Multiplexer genau das Richtige für Sie !

Der Perplex 8 ist einer der wenigen, völlig transparent arbeitenden achtfach Multiplexer für RS 232-Schnittstellen. In der RS 232-Anwendung lassen sich bis zu acht seriell steuerbare Messgeräte, Sensoren und Aktoren über eine einzige serielle Schnittstelle an SPS, PC, Notebook oder Modem anschließen. Aufgrund seiner Analogtechnik, die ein Spannungsfenster zwischen -12 bis +12 Volt unterstützt, ist er für viele weitere Signalquellen geeignet, wie beispielsweise RS 485, CAN, LAN, Ethernet, EtherCAT, CMOS, TTL usw. Der Multiplexer wird typischerweise in der Industrieautomation, in industriellen Mess- und Prüfaufbauten und in der Umwelt- und Energiemesstechnik eingesetzt. Dort wo Anlagen modernisiert werden ist er darüberhinaus beliebter Ersatz für nicht mehr lieferbare Geräte anderer Hersteller.

Im Gegensatz zu herkömmlichen Multiplexern werden am Perplex 8 alle acht Datenleitungen der neunpoligen V.24-Schnittstelle niederohmig elektronisch geschalten. Auf diese Weise können Nutzdaten und Handshakes protokollunabhängig, bidirektional und mit hohen Datenraten übertragen werden. Der jeweilige Kanal wird per BCD-Signal über drei potenzialfreie Adressleitungen beispielsweise von einer SPS eingestellt. Optional kann der jeweilige Kanal per ASCII-Code über die serielle Schnittstelle des Masterports eingestellt werden. Spezielle Softwaretreiber sind nicht erforderlich. Die Steuersequenz kann wahlweise von Hand per Tastatur, aus einem Terminalprogramm oder aus der kundeneigenen Software abgesetzt werden. Der Perplex 8 wird im robusten Aluminiumgehäuse geringer Baugröße (205 x 105 x 60 mm) mit DSub9-Anschlüssen und Hutschienenhalter geliefert.

Das Gerät ist wahlweise in 8- oder 4-Kanal-Ausführung als Komplettgerät oder als OEM-Board erhältlich. Sonderausführungen mit spezieller Ansteuerung oder mit Zusatzfunktionen sind bereits bei kleinen Stückzahlen möglich.

• acht Kanäle mit je acht geschalteten bidirektionalen Leitungen

• völlig transparent für Protokoll, Baudrate und Spannungspegel (±12 Volt)

• Kanalwahl über digitale Adressleitungen (BCD-Signal 5 - 24 VDC)

• oder Kanalwahl über serielle Steuerkommandos ($1 ... $8) vom Master-Port

• oder Kanalwahl von den Slave-Ports

• oder Broadcast vom Master-Port zu allen Slave-Ports (vgl. Black Box Modem Splitter)

• Signalwege, Adressleitungen und Stromversorgung voneinander galvanisch getrennt

• robustes Aluminiumgehäuse geringer Baugröße (205 x 105 x 60 mm)

• DSub9-Anschlüsse, Hutschienenhalter, Netzteil und Datenkabel

• Download Perplex Betriebsanleitung

Anwendungsbeispiele

• Industrieautomation: Siemens S7 kommuniziert über RS 232 mit jeweils acht Multicode Readern

• Nahrungsmittelindustrie: PDAs kommunizieren mit Multicode Readern, Wägezellen und Druckern

• Pharmazeutische Industrie: Perplex ersetzt alte KVMs an Blistermaschinen

• Forschungsinstitute: Geräte mit RS 485-Schnittstellen, die nicht adressierbar sind, werden mit Perplex angesteuert

• Mess- und Prüfmittelbau: CAN-Bus Teilnehmer werden über Perplex abgefragt

• Umweltanalytik: Datenlogger lesen Daten mehrerer Pegelsonden über GSM-Modems
